一、主板

　　1. 布線 在關聯 RF 的布線時要注意轉彎處運用 45 度角走線或圓弧處理，做好鋪地隔離和走線的特性阻抗仿真。同時 RF 地要合理設計， RF 走線的參考地平面要找對，并保證 RF 信號走線時信號回流路徑最短，并且 RF 信號線與地之間的相應層沒有其它走線影響它。 板和地的邊緣要打“地墻”。從PCB RF模塊引出的天線饋源微帶線，為防止走線阻抗難以控制，減少損耗，不要布在PCB 的中間層，設計在 TOP 面為宜，其參考層應該是完整地參考面。并且在與屏蔽盒交叉處屏蔽盒要做開槽避讓設計，以防短路和旁路耦合。

　　2. 布板 RF 模塊附近避免安置一些零散的非屏蔽元件，同時少開散熱孔。最忌諱長條形狀孔槽。手機天線彈片投影區域內有完整的鋪地，同時不要天線側安排元器件，特別是含金屬結構的元件， 如喇叭、馬達、攝像頭基板等金屬元件和低頻驅動器件，要盡量接地。它們對天線彈片的電性性能有很大的負面影響.

　　3. 天線彈片的空間輻射會被主板的金屬元件 (包括機殼上天線附近的金屬成分裝飾件)耦合吸收后產生一定量的二次輻射， 頻率與金屬件的尺寸關聯。 會造成整機產生一定的雜散，整機雜散問題還與天線與 RF 模塊之間的諧振匹配電路有關， 如果諧振匹配電路的穩定性不好， 很容易激發產生高次諧波的干擾。 因此要求此類元件有良好的接地，消除或降低二次輻射。

　　二、機殼的設計

　　由于手機內置天線彈片對其附近的介質比較敏感， 因此，手機外殼的設計和天線性能有密切關系。外殼的表面噴涂材料不能含有金屬成分， 殼體靠近天線的周圍不要設計任何金屬裝飾件或電鍍件。 若有需要，應采用非金屬工藝實現。 機殼內側的導電噴涂，應止于距天線 20mm 處。對于純金屬的電池后蓋，應距天線 20mm 以上。如采用單極天線， 面板禁用金屬類殼體及環狀金屬裝飾。 電池(含電連接座)與天線的距離應設計在 5mm 以上。

　　三、天線彈片結構

　　1)PIFA 天線基本注意：

　　1，天線空間一般要求預留空間： W(寬)，L(長)，H(高)其中 W( 15-25mm )、

　　L( 35-45mm )、 H( 6-8mm) 。其中H 和天線諧振頻率的帶寬密切相關。 W、

　　L 決定天線的最低頻率。如果天線面積如下：

　　雙頻( GSM/DCS)： 600x6~8mm

　　三頻( GSM/DCS/PCS )： 700x7~8mm

　　滿足以上要求則 GSM 頻段一般可能達到 -1~0dBi S/，PCS 可達 0~1dBi 。當然高度越高越好，帶寬性能得到保證。

　　2，手機內置天線盡量遠離周圍馬達、 SPEARRKEECRE、IVER 等較大金屬物體。有時候有攝像頭出現，這時候應該把天線這塊挖空，盡量作好攝像頭 FPC 的屏蔽(鍍銀襁)，否則會影響接收靈敏度。盡量避免 PCB 上微帶、引線等與天線彈片平行。

　　3，手機內置天線附近的結構件(面)不要有噴涂導電漆等導電物質。

　　4，手機天線彈片附近區域不要做電鍍工藝以及避免設計金屬裝飾件等。 有環形的金屬圈就要接地.裝飾件，通過導電布接到入件上再接到電路板的邊緣，即導地。

　　5，內置天線正上、下方不能有與 FPC 重合部分，且相互邊緣距離 3mm 以上。

　　6，內置天線與手機電池的間距應在 5mm 以上。

　　7，手機 PCB 的長度對 PIFA 天線的性能有重要的影響， 目前直板機 PCB 的長度在 75-105mm 之間這個水平。

　　8，饋電點的焊盤應該不小于 2x3mm;饋電點應該靠邊緣。

　　9，天線彈片區域可適當開些定位孔!

　　10，在目前的有些超薄滑蓋機中，由于天線高度不夠，可以通過挖空 PIFA 天線下方的地，然后在其背面再加一個金屬片，起到一個參考地的作用，達到滿足設計帶寬的要求。

　　2)PIFA 天線空間要求：

　　PHS: H>6.5mm A>200mm2

　　CDMA: H>7.0mm A>400mm2

　　GSM&DCS: H>7.0mm A>450mm2

　　GSM&DCS&PCS: H>7.0mm A>550mm2

　　GSM&DCS&PCS&WCDMA: H>7.5mm A>650mm2

　　CDMA&GSM&DCS&PCS&WCDMA:H>8.0mm A>750mm2

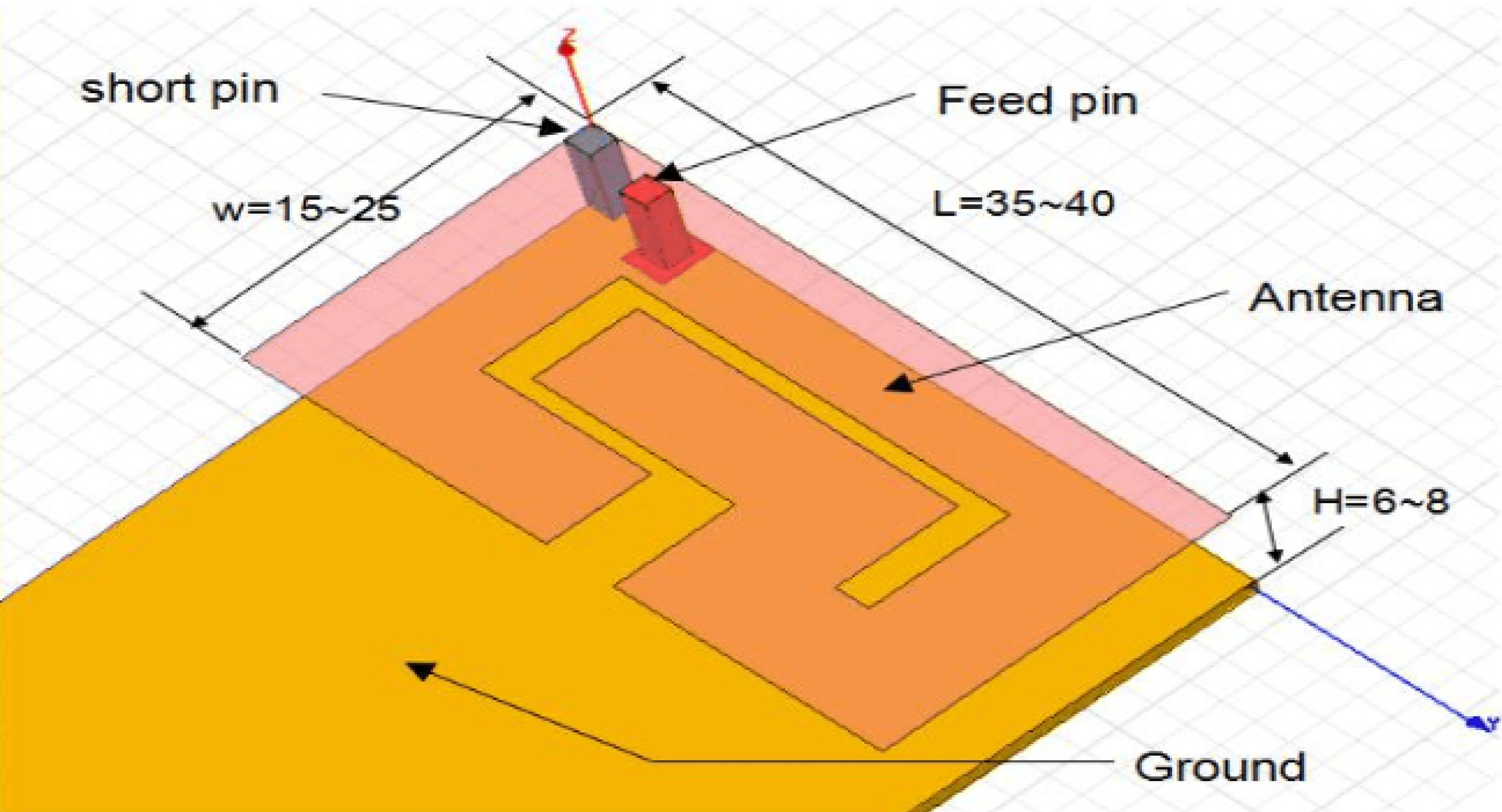

　　PIFA天線設計參考：

　　3)MONOPOLE 天線的基本注意：內置的 MONOPOLE 天線體積稍小，性能較外置天線差。

　　具體要求如下：

　　1，內置天線周圍 3mm 內不能有馬達、 SPEARKER、 RECEIVER較大金屬物體。

　　2，天線的寬度應該不小于 15mm。

　　3，內置天線附近的結構件(面)不要噴涂導電漆等導電物質。

　　4，手機天線區域附近不要做電鍍工藝以及避免設計金屬裝飾件等。

　　5，內置天線正上、下方不能有與 FPC 重合部分，且相互邊緣距離 3mm 以上。

　　6，內置天線與手機電池的間距應在 5mm 以上。

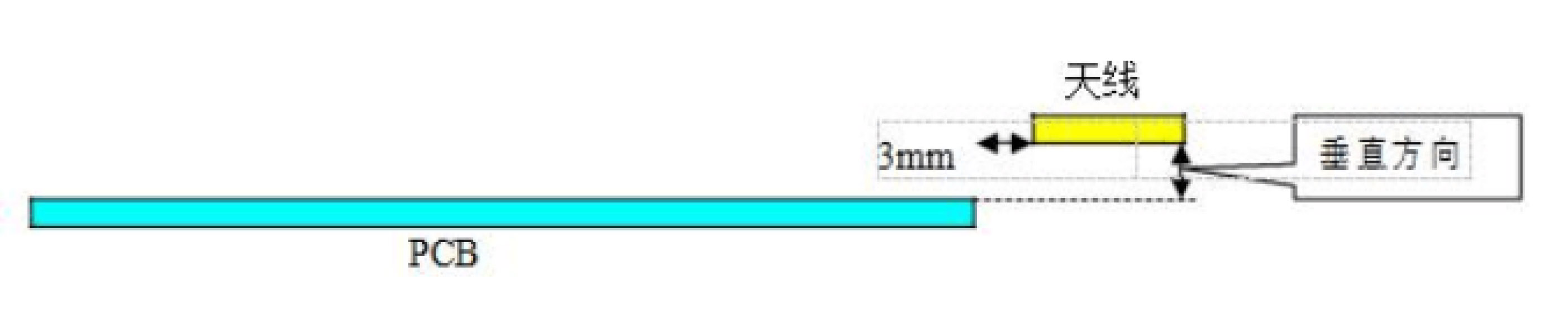

　　7， MONOPOLE 必須懸空，平面結構下不能有 PCB 的 Ground ，一般內置天線必須離主板 3mm(水平方向)，在天線正下方到地的高度必須保持在 5mm(垂直方向)以上(如下示意圖)，可以把主板天線區域的地挖空，目前在超薄的直板機上基本上是滿足這個要求。

　　8，由于 MONOPOLE 天線沒有參考的地， SAR比 PIFA 天線大，實際應用中受到限制且這是測試的難點，但是效率一般比 PIFA 高。離電池要5mm 以上。

　　4)Monopole 天線空間要求：

　　PHS: Ground 鏤空 5mm 天線空間 20*3mm

　　CDMA: Ground 鏤空 5mm 天線空間 30*5mm

　　GSM&DCS: Ground 鏤空 7mm 天線空間 30*7mm

　　GSM&DCS&PCS:Ground 鏤空 8mm 天線空間 30*7mm

　　GSM&DCS&PCS&WCDMA:Ground 鏤空 12mm 天線空間 30*7mm

　　CDMA&GSM&DCS&PCS&WCDMA:Ground 鏤空 12mm 天線空間 30*7mm

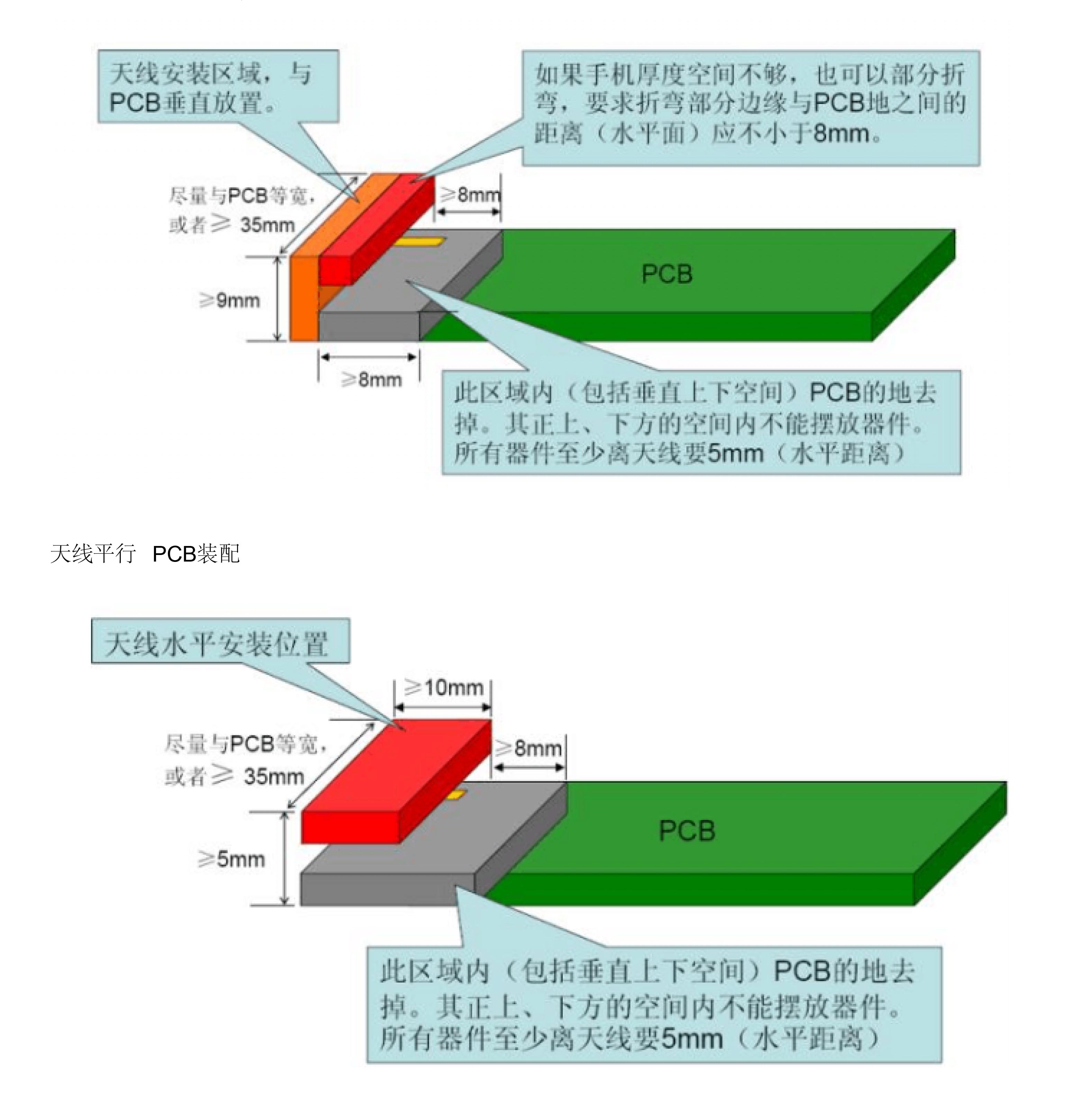

　　Monopole 天線設計參考：

　　天線垂直 PCB 裝配

　　四、金屬器件對天線彈片的影響

　　1、Speaker 和 Receiver 的影響：Speaker 和 Receiver 中間是一個線圈，長度約在 40-50mm 左右，加上不同長度的信號線可在不同的頻段產生諧振，降低天線性能。Speaker 和 Receiver 本身的高頻音頻信號會在低頻段產生干擾。一般在兩根信號線上各串聯一個 100nH 電感，可有效消除其影響。

　　2、Motor 和 Camera 的影響Motor 對天線性能影響很大，特別是在工作狀態 ( 震動 ) 下。因此一般要求其距離天線饋點在 10mm 以上，同時為了提高天線效率等，天線在 Motor 上方周圍區域盡量不布線。Camera 正常情況下影響很小，但有時 Flash 的引線 FPC 過長，會干擾到天線，故 FPC 長度越短越好。

　　3、裝飾件的影響機殼周框(上蓋和下殼)和天線附近經常會有金屬裝飾件或電鍍裝飾件，如果它們的尺寸和工作頻段波長成比例，會對天線產生極大干擾。

　　圖一周框電鍍層使功率和靈敏度下降 3dB，故在兩肩部分截斷。

　　圖二為 Camera 周圍的裝飾件，尺寸較大，靈敏度下降了 5dB，后整體尺寸減小一圈后影響消失。
