手機咪頭首頁 > 產品中心 > 手機咪頭 >

  • 手機咪頭7
  • 6022手機針腳咪頭手機咪頭7

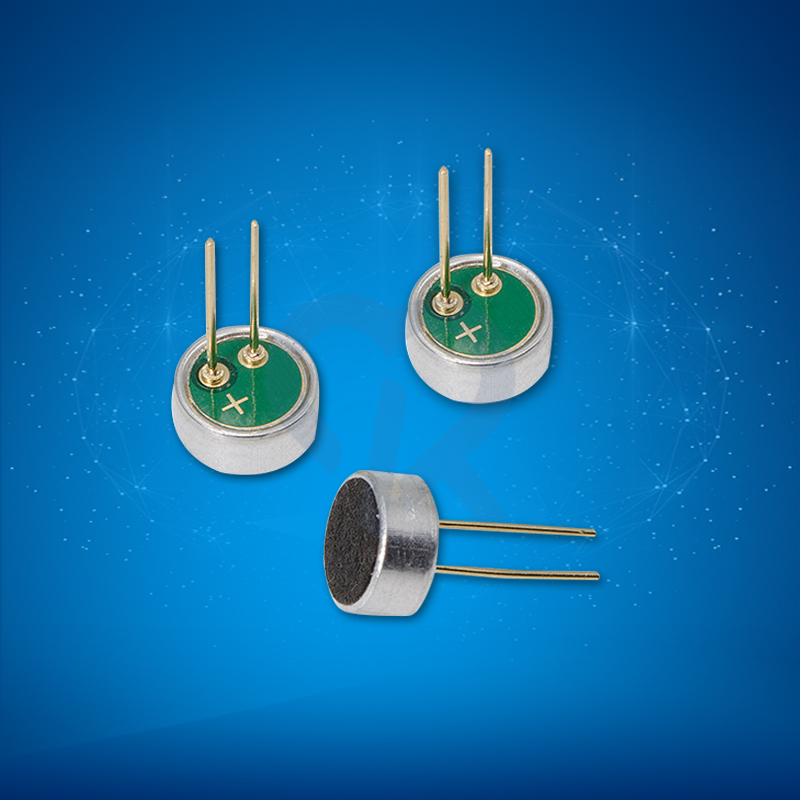

6022手機針腳咪頭

  • 產品名稱： 6022手機針腳咪頭
  • 產品型號： 6022
  • 材質規格： 材質多種可選
  • 材質特性： 符合rohs標準
  • 生產周期： 2-3天
  • 產品優勢： 外觀精致光滑
  • 產品規格： 按照客戶要求定制
  • 溫馨提示： 產品均支持非標定制


    　　咪頭，是將聲音信號轉換為電信號的能量轉換器件，是和喇叭正好相反的一個器件(電→聲)。是聲音設備的兩個終端，咪頭是輸入，喇叭是輸出。又名麥克風，話筒，傳聲器，咪膽等。

    　　1、防塵網：

    　　保護咪頭，防止灰塵落到振膜上，防止外部物體刺破振膜，還有短時間的防水作用。

    　　2、外殼：

    　　整個咪頭的支撐件，其它件封裝在外殼之中，是傳聲器的接地點，還可以起到電磁屏蔽的作用。

    　　3、振膜：是一個聲-電轉換的主要零件，是一個繃緊的特氟窿塑料薄膜粘在一個金屬薄圓環上,薄膜與金屬環接觸的一面鍍有一層很薄的金屬層,薄膜可以充有電荷，也是組成一個可變電容的一個電極板，而且是可以振動的極板。

    　　4、墊片：

    　　支撐電容兩極板之間的距離，留有間隙，為振膜振動提供一個空間，從而改變電容量。

    　　5、背極板：

    　　電容的另一個電極，并且連接到了FET(場效應管)的G(柵)極上。

    　　6、銅環：

    　　連接極板與FET(場效應管)的G(柵)極，并且起到支撐作用。

    　　7、腔體：

    　　固定極板和極環，從而防止極板和極環對外殼短路(FET(場效應管)的S(源極)，G(柵)極短路)。

    　　8、PCB組件：

    　　裝有FET，電容等器件，同時也起到固定其它件的作用。

    　　9、PIN：有的傳聲器在PCB上帶有PIN(腳)，可以通過PIN與其他PCB焊接在一起，起連接另外前極式，背極式在結構上也略有不同。

    咪頭的測試條件;MIC的使用應規定其工作電壓和負載電阻,不同的使用條件,其靈敏度的大小有很大的影響
    電壓 電阻
    1、消耗電流：即咪頭的工作電流
    主要是FET在VSG=0時的電流，根據FET的分檔，可以做成不同工作電流的傳聲器。但是對于工作電壓低、負載電阻大的情況下，對于工作電流就有嚴格的要求，由電原理圖可知
    VS=VSD+ID×RL ID = (VS- VSD)/ RL
    式中 ID FET 在VSG等于零時的電流
    RL為負載電阻
    VSD,即FET的S與D之間的電壓降
    VS為標準工作電壓
    總的要求 100μA〈IDS〈500μA
    2、靈敏度：?jiǎn)挝宦晧簭?qiáng)下所能產生電壓大小的能力。
    單位：V/Pa 或 dBV/Pa 有的公司使用是dBV/μBar
    -40 dBV/Pa=-60dBV/μBar
    0 dBV/Pa=1V/Pa
    聲壓強Pa=1N/m2
    3、輸出阻抗：基本相當于負載電阻RL(1-70%)之間。
    4、方向性及頻響特性曲線：
    a、全向: MIC的靈敏度是在相同的距離下在任何方向上相等，全向MIC的結構是PCB上全部密封,因此,聲壓只有從MIC的音孔進入，因此是屬于壓強型傳聲器。
    頻率特性圖：
    b、單向 單向MIC 具有方向性，如果MIC的音孔正對聲源時為0度，那么在0度時靈敏度最高，180度時靈敏度最低，在全方位上呈心型圖，單向MIC的結構與全向MIC不同，它是在PCB上開有一些孔，聲音可以從音孔和PCB的開孔進入，而且MIC的內部還裝有吸音材料，因此是介于壓強和壓差之間的MIC。
    頻率特性圖：
    c、消噪型：是屬于壓差式MIC，它與單向MIC不同之處在于內部沒有吸音材料，它的方向型圖是一個8字型
    頻率特性：
    5、頻率范圍：
    全向： 50~12000Hz 20~16000Hz
    單向：100~12000Hz 100~16000Hz
    消噪：100~10000Hz
    6、最大聲壓級:是指MIC的失真在3%時的聲壓級,聲壓級定義:20μpa=0dBSPL
    MaxSPL為115dBSPLA SPL聲壓級 A為A計權
    7、S/N信噪比：即MIC的靈敏度與在相同條件下傳聲器本身的噪聲之比，詳見產品手冊，噪聲主要是FET本身的噪聲
    咪頭分類
    1、從工作原理上分：炭精粒式、電磁式、電容式、駐極體電容式（以下介紹以駐極體式為主）、壓電晶體式、壓電陶瓷式、二氧化硅式等
    2、從尺寸大小分,駐極體式又可分為若干種.
    Φ9.7系列產品 Φ8系列產品 Φ6系列產品
    Φ4.5系列產品 Φ4系列產品 Φ3系列產品
    每個系列中又有不同的高度
    3、從咪頭的方向性，可分為全向，單向，雙向（又稱為消噪式）
    4、從極化方式上分，振膜式,背極式,前極式
    從結構上分又可以分為柵極點焊式,柵極壓接式,極環連接式等
    5、從對外連接方式分
    普通焊點式：L型
    帶PIN腳式：P型
    同心圓式： S型
    結構
      保護咪頭，防止灰塵落到振膜上，防止外部物體刺破振膜，還有短時間的防水作用。1、防塵網：以全向MIC,振膜式極環連接式為例
    2、外殼：
    整個咪頭的支撐件，其它件封裝在外殼之中，是傳聲器的接地點，還可以起到電磁屏蔽的作用。
    3、振膜：是一個聲-電轉換的主要零件，是一個繃緊的特氟窿塑料薄膜粘在一個金屬薄圓環上,薄膜與金屬環接觸的一面鍍有一層很薄的金屬層,薄膜可以充有電荷，也是組成一個可變電容的一個電極板，而且是可以振動的極板。
    4、墊片：
    支撐電容兩極板之間的距離，留有間隙，為振膜振動提供一個空間，從而改變電容量。
    5、背極板：
    電容的另一個電極，并且連接到了FET（場效應管）的G（柵）極上。
    6、銅環：
    連接極板與FET（場效應管）的G（柵）極，并且起到支撐作用。
    7、腔體：
    固定極板和極環，從而防止極板和極環對外殼短路（FET（場效應管）的S（源極），G（柵）極短路）。
    8、PCB組件：
    裝有FET，電容等器件，同時也起到固定其它件的作用。
    9、PIN：有的傳聲器在PCB上帶有PIN（腳），可以通過PIN與其他PCB焊接在一起，起連接另外前極式，背極式在結構上也略有不同。
