摘要：隨著經濟快速的發展，手機的使用已經在人們生活中越來越普遍了。

　　手機的設計與開發是手機產業中非常重要的一個環節。MD工程師的主要任務是對手機的主板和整機等進行結構設計，在本論文中，我們對屏蔽蓋的設計進行深入探討。希望給新設計者提供一定的指導。

　　關鍵詞：手機;屏蔽蓋;結構設計

　　 手機的主板上一般都有屏蔽蓋的設計，原因：

　　(1)防止有干擾對外輻射;

　　(2)屏蔽外界的輻射干擾。本文將重點探討一下屏蔽蓋的結構設計。


　　1、屏蔽罩的材料 屏蔽罩材料要求具有較好的導電、導磁性，良好的強度和加工性能以及焊接性能，一般選用鍍錫磷青銅，鍍錫鋼，不銹鋼，鑷銅，鈹銅?？紤]價格因素，一般選用鑷銅(鋅白銅Cu-C7521)，鍍錫鋼(馬口鐵)作為屏蔽架，不銹鋼(sus304H/2)屏蔽蓋。


　　(1)鑷銅(Cu-C7521R1/2H)：良好的屏蔽性，良好的防滲透性(防生銹，24H鹽霧)，價格較高，可加工性良好，焊接性較好，一般用H/2硬度，厚度0.13/0.15/0.2mm。

　　(2)鍍錫鋼(鐵皮表面預鍍錫)。良好的屏蔽性，較差的防滲透性(易生銹，16H鹽霧)，價格較低，可加工性適中，焊接性較好，一般用S硬度，厚度0.13/0.15/0.2mm。

　　(3)不銹鋼(SUS304/SUS301-1/2H，T=0.2mm)。良好的屏蔽性，良好的防滲透性(防生銹，48H鹽霧)，價格適中，可加工性適中，焊接性較差(只能用于屏蔽蓋)一般用H/2硬度，厚度0.13/0.15/0.2mm。

　　備注：我們把需要SMT貼片的屏蔽罩叫屏蔽架，把扣合在屏蔽架的上面那件叫做屏蔽蓋


　　2、屏蔽罩的加工工藝


　　2.1 沖壓模具有兩種，單沖模和連續摸

　　(1)單沖模，是將產品各工藝步驟分解在不同的模具上，成本較低，修改靈活，加工快速。但精度較差，效率較低，不適合工藝復雜，精度要求高，需求量大的產品。單沖模的材料送料是以手工送料。開發周期：7～10天，復雜零件2周。

　　(2)連續模，每一沖程完成一個沖壓件，全部制程的每項工程依序排列于每一模具內，料帶以連續不斷地一站一站移送，每一站地工作都不同。相對單沖模工序相對復雜，增加了下料和調整工站，可消除剪切應力，保證產品平面度的穩定性和一致性，從而也保證后段檢測的快速自動化對應，適合批量的產品生產。開發周期：18天，復雜零件21-25天。

　　2.2 屏蔽罩加工工藝

　　(1)簡易屏蔽罩加工工藝：落料，打點，成型。

　　(2)復合屏蔽罩加工工藝：落料，拉伸，切邊，沖孔，打凸包，成型，絕緣膠帶，點焊。


　　3、屏蔽罩的類型 3.1 一件式-僅屏蔽架優點：結構簡單，成本低，整體高度低，屏蔽效果好。


　　缺點：被封住的元器件無需貼片后點膠，且無需維修時拆卸。

　　3.2 兩件式-屏蔽架+屏蔽蓋配合優點：方便點膠，便于維修，屏蔽效果好。

　　缺點：結構復雜，成本高，且整體高度高。

　　3.3 兩件式-屏蔽夾+屏蔽蓋配合優點：方便點膠，便于維修，整體高度低。

　　缺點：屏蔽夾和屏蔽蓋的接觸面積小，導致屏蔽蓋接地不好，從而屏蔽效果差。


　　4、屏蔽罩的設計規范 4.1 屏蔽罩的設計尺寸拔模斜度：2°～4°，設計尺寸應為開口端尺寸


　　4.2 屏蔽罩轉角處的尺寸設計內角展料，兩個直角邊，其中一邊需要做讓位，要求屏蔽蓋和屏蔽支架相互錯開，保證裝配后轉角處無孔。

　　4.3 吸盤的設計

　　(1)屏蔽支架重心處設計一個面積合適的貼片吸盤，為保證貼片的定位精度，貼片吸盤要求具有規則的形狀，需要有相互垂直的兩條直邊，通常貼片吸盤做成長方形或者正方形。

　　(2)為保證貼片機吸嘴吸取屏蔽支架時有可靠的接觸面積，吸盤的尺寸必須大于吸嘴的尺寸，具體大小視屏蔽架的重量以及為其選擇的吸嘴大小來決定，吸嘴多采用如下2種規格吸嘴：3*6mm方形吸嘴和直徑為6mm的圓形吸嘴。

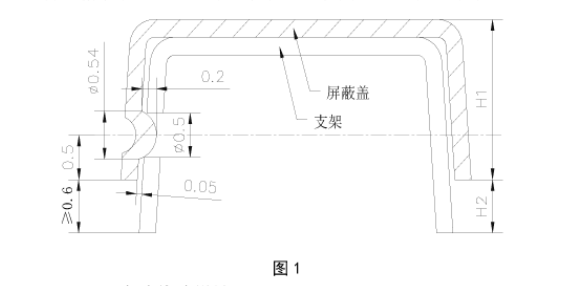

　　屏蔽蓋支架 圖1

　　4.4 點膠線路設計大多數BGA封裝的芯片都需要貼片后點膠，因此需要在芯片周圍預留點膠間隙，點膠線路不能被屏蔽架的支架打斷，選擇BGA預留間隙邊時符合一致性原則。

　　(1)點膠間隙不小于2mm，因?yàn)辄c(diǎn)膠的針頭直徑為1.0mm;

       (2)點膠時的施膠路線有三種形式即：“一”字形(沿芯片點一邊)、“L”形(沿芯片相連的兩邊連續點膠)或“U”形(大芯片沿其相連的三邊連續點膠);

　　(3)點膠線路盡量不要要被屏蔽架的支架打斷，否則就需要跳膠，這樣點膠就不充分。

　　4.5 屏蔽蓋設計應滿足維修要求

　　(1)盡量保證在不拆屏蔽架的情況下，可以方便取出有故障的芯片

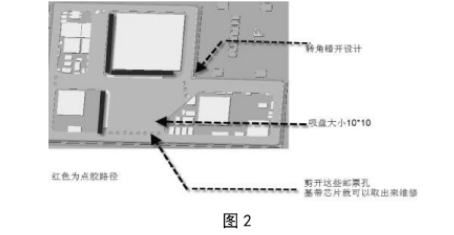

　　(2)在屏蔽架支架連接處打郵票孔，便于維修時裁剪，如下圖2：

　　2 5 結論 本文闡述了屏蔽蓋的設計規范。
